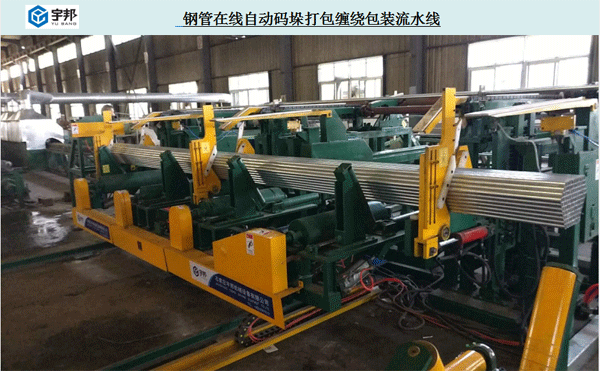

鋼管自動碼垛打包纏繞包裝流水線（臂式碼垛+纏繞包裝+PET帶打包）：適用10-100mm直徑，長2-6米不銹鋼管、銅管等管材自動化包裝，實現自動計數、機械臂式碼垛、六角成形、自動打包、自動（彩帶、編織布、塑料袋）纏繞包裝、自動膠帶封口、自動稱重、自動貼標、自動平移收料、完成整個自動化包裝流程，PLC控制 ，操作簡單、自動化程度高、削減人力，降低成本，降低勞動強度、進步服從、包裝規范。

一、產品介紹：

   鋼管自動碼垛打包纏繞包裝流水線（1對2）：適用10-100mm直徑，長2-6米不銹鋼管、銅管等管材自動化包裝，實現自動計數、碼垛、六角成形、自動打包、自動（彩帶、編織袋、塑料袋）纏繞包裝、自動膠帶封口、自動稱重、自動貼標、自動平移收料、完成整個自動化包裝流程，PLC控制 ，操作簡單、自動化程度高、削減人力，降低成本，降低勞動強度、進步服從、包裝規范。

二、適用的產品：

1、產品：

1-1、材質 ：不銹鋼管、焊管、無縫鋼管等管材

1-2、直徑：10-160mm

1-3、長度：3-6.2米

1-4、重量：3-9KG/根；100-300KG/捆

2、纏繞膜：

2-1、材質：塑料袋、編織袋、彩帶

2-2、寬 200mm

2-3、外徑：400-500mm

3、打包帶：

   3-1、材質：PET

3-2、寬度*厚度：12*0.6mm

4、封口膠帶：

   4-1：內徑：76mm

三、包裝流程：

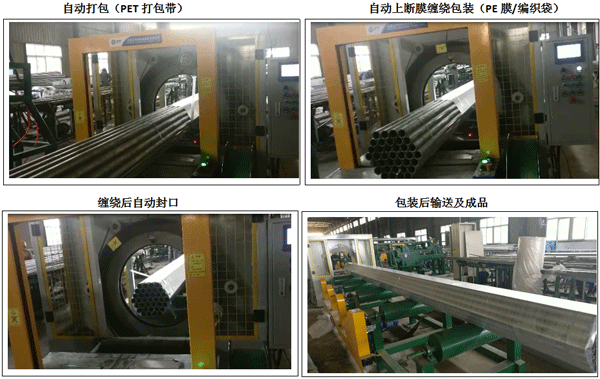

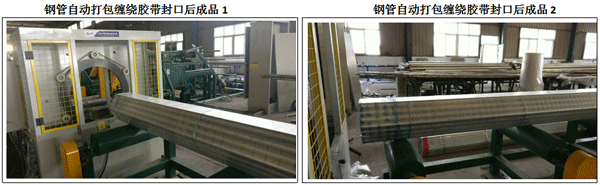

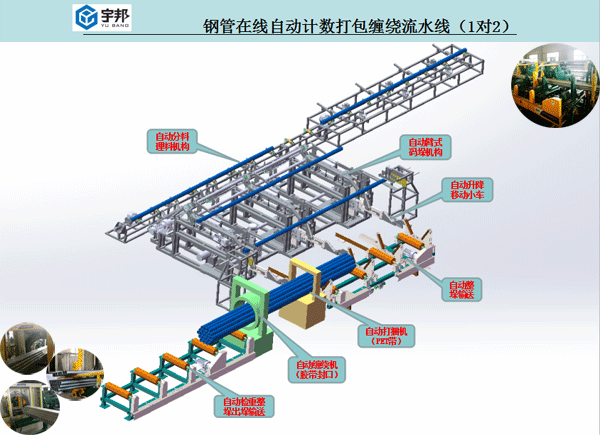

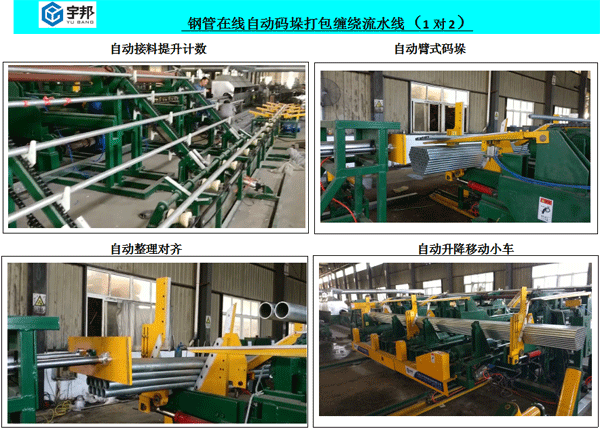

YB-MDDBCR-02G鋼管自動碼垛打包纏繞包裝流水線流程：自動接料--自動計數提拔-自動碼垛--自動整頓對齊--自動升降移動小車-自動六角成型輸送--自動成型打包（PET塑鋼帶）-全自動上斷膜纏繞（PE膜帶/編織袋/彩帶）--自動膠帶封口--自動稱重（備選）--自動貼標（備選）-自動橫移輸送（備選）-吊車吊走整垛（整個流程完成）。

四、技術參數：

機器型號     YB-MDDBCR-02G

1、適用管材：10--160mm不銹鋼管、銅管等管材 ；管生產速度：20-70米/分

2、自動碼垛對齊：自動碼垛、整頓對齊

3、自動打包機：2.5秒/道  塑鋼帶

4、自動纏繞機：

2 工作模式：纏膜或捆膜

2 轉環直徑：800mm

2 轉環速度：40 – 60轉/分鐘，變頻可調、緩起緩?fù)?/span>

2 貨物尺寸：￠380 – 565, 長度 6000mm

2 貨物重量：2100kg max

2 帶自動夾膜、斷膜機構。

2 啟動體例：腳踏開關、按鈕開關

2 下壓機構：氣動調節

2 輸送線類型：重型動力包膠滾筒輸送線，L6000mm，滾筒直徑90mm(包膠后)，滾筒軸心距355.5mm

2 臺面高度：800mm

2 電源：單相220V, 50Hz

2 氣源：0.4-0.6Mpa

2 拉伸膜規模：厚 20-35microns, 幅寬200mm, 膜卷外徑100mm以內, 紙芯25mm

5、機　　架 ： SS41（A3鋼噴塑處理） 軸 S45C軸承鋼

6、滾　　筒 ： 雙端鑲軸承滾筒（鍍鋅）

7、機　　罩：  SS41（A3鋼噴塑處理）

8、導 向 板  ： SS41（A3鋼噴塑處理

9、動 力 電      AC，3相，380V，12KW 50HZ

10、空氣消費      500NL/MIN（空氣使用量：5-6kg/cm2）

11、整條包裝線形狀尺寸：21900mm*6400mm*2100mm

12、整條包裝線重量：12T

11、適用于不銹鋼生產線：1對2

五、電氣配置：

1、整線PLC采用日本三菱品牌（單機以標準配置為準）

2、觸摸屏采用臺灣臺達品牌（單機以標準配置為準）

3、低壓電器以施耐德為自

4、傳感為歐姆龍品牌

5、氣動原件：亞德克

6、配管線：全線設線槽，動力、控制分開，出線槽以軟管珍愛

7、配線：配線均標明線號，線端使用端子壓接

8、設備做往復活動的電纜線使用移動性專用線纜及CABE CHAIN 珍愛
